設備具有兩大功能：

實現對1553B電纜網絡特性（單路點對點）的測試；實現對1553B終端設備功能/協議的測試。

? 1553B電纜網絡特性（單路點對點）測試
? OBT1553B-CTS-P產品可以對1553B電纜網絡的飛行件、定型件、工程件、原理驗證件等進行測試，完成定量和定性分析。
? 定性分析：檢測電纜網絡的線芯短路、開路，線芯反向等特性。
? 定量分析：測試分析電纜網絡的數據信號的上升時間、下降時間、幅度衰減，過零點畸變，波形畸變以及波形對稱性參數等，同時也可以對其數據鏈路完整性和動態錯誤兼容性等進行分析。

根據GJB5186和AS4115標準，設備設定了測試項目：

- 線芯短路測試；
- 線芯開路測試；
- 線芯反向測試；
- 故障檢測與定位測試；
- 數據鏈路完整性測試；
- 總線信號電平測試；
- 總線信號波形定量測試：
- 上升/下降沿時間測試；
- 信號峰峰值及幅度差測試；
- 過零點畸變測試；
- 波形畸變測試；
- 波形對稱性測試。

? 1553B終端設備功能/協議的測試
根據GJB289，設備可完成對1553B總線終端設備進行功能驗證測試：
? 總線控制器(BC)功能測試；
? 遠程終端(RT)功能測試；
? 總線監聽(BM)功能測試；
? 1553B通訊協議測試；
- BC → RT;
- RT → BC;
- RT → RT;
- Broadcast;
- Mode code。

【產品主要特點】

? 可測試1553B電纜網絡特性（僅支持點對點單路測試）；
? 測試自動化，自動進行故障診斷和定位；
? 1553B終端設備的功能/協議測試；
? 內置鋰電池供電，工作無需接電源；
? 主機和信號源之間采用Wi-Fi進行通訊；
? 尤其適合長距離、戶外、發射場、維護場等現場測試；
? 集成高性能計算機和測量模塊，可實現實時測試、記錄、匹配計算等；
? 整個測試系統的設計全部依照GJB5186和SAEAS4115；
? 測試軟件系統功能全面、界面友好，操作簡單、快捷，支持自動測試與手動測試，并支持波形回放、完整報表查看。

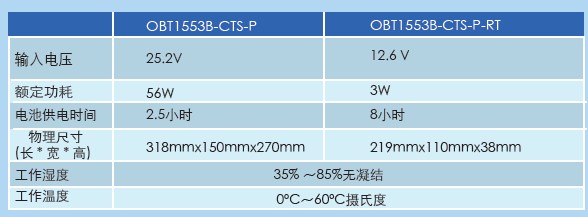

【技術指標】

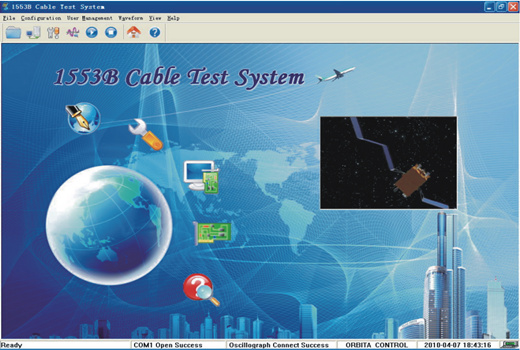

【提供軟件】

【測試對象】

OBT1553B-CTS-P主要應用于所有MIL-STD-1553B總線電纜網絡和總線終端設備功能的測試，測試被測總線電纜網絡的所有材料和組件是否滿足AS4115和GJB5186標準的相關規定，測試總線終端設備是否滿足GJB289A-97標準。

測試對象主要包括:
? MIL-STD-1553B總線電纜網絡點對點之間
? MIL-STD-1553B總線終端設備

【訂貨信息】
